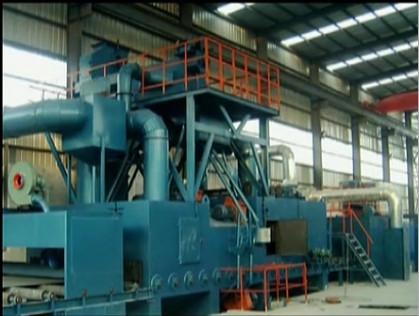

Q150輥道通過式鋼板除銹拋丸機
產品介紹：
Q150輥道通過式鋼板除銹拋丸機是一種清理鋼板專用除銹預處理設備。拋丸器布置形式為多角度，選用了先進的雙園盤高效拋丸器，拋射出高速密集的彈丸束，打擊在原始狀態工件的各個部位進行立體的、全方位的清理，使工件各表面上的銹蝕層、焊接疤、氧化皮及其污物迅速脫落，獲得一定粗糙度的光潔表面，提高了漆膜與工件表面的附著力，并提高工件的抗疲勞強度和抗腐蝕能力，改善了工件內在質量，延長其使用壽命。

Q150輥道通過式鋼板除銹拋丸機結構組成：
本機主要由清理室、輥道輸送機、拋丸器、彈丸循環系統（含提升機、分離器、縱向螺旋輸送器和供丸管道）、除塵系統、電氣控制系統等部件組成。

Q150輥道通過式鋼板除銹拋丸機工作原理
本機為連續送料的高功能連續作業清理，在清理過程中由電氣控制的變頻電機驅動輥道將工件送進清理機室體內拋射區時，其周身各面受到來自8臺不同坐標方位的強力密集彈丸的打擊與磨擦，使工件上的氧化皮及其污物迅速脫落，工件表面就獲得一定粗糙度的光潔表面。落入工件上面的彈丸與銹塵經回收螺旋輸送到彈丸循環系統，由清理室外兩邊裝卸工件。清理過程中，撒落下來的丸塵混合物經室體漏斗、縱橫向螺旋輸送機匯集于提升機下部，再提升到機器上部的分離器里，分離后的純凈彈丸落入分離器料斗中，供拋丸循環使用。拋丸清理過程中產生的塵埃由抽風管送向除塵系統，凈化處理后的凈氣排放到大氣中，顆粒狀塵埃被捕捉收集。

Q150輥道通過式鋼板除銹拋丸機主要功能部件簡介：
1、清理室
清理室為大容腔板式箱形組焊結構，室體內壁襯有耐磨鑄鐵防護板，清理作業在密封的容腔內進行。清理室內耐磨防護板采用耐磨遮蓋包鑄螺母栓接，保護螺栓頭部不易損壞，拆裝更換方便。
2、輸送輥道
本輥道分為室內輸送輥道和裝卸料段輸送輥道（變頻調速）。室內輥道外套高鉻耐磨護套及限位環，高鉻耐磨護套用于保護輥道，承受彈丸打擊，限位環可使工件按預定的位置運行，防止跑偏，造成事故。
3、提升機
主要由上、下傳動、筒體、皮帶、料斗等組成。
4、分離器
丸砂混合物由提升機送至分離器上部，將丸塵混合物均勻布料，通過縫口形成一道簾幕，使氣流在垂直于簾幕流動方向穿過簾幕，以對丸塵進行沖洗。彈丸、廢料和混合物按其比重不同，分別落入不同的通道，純凈合格彈丸經螺旋輸送進入料斗，供拋丸器使用。
5、螺旋輸送器
螺旋輸送器主要由減速電機、螺旋軸、螺旋體殼組成。采用帶方座外球面球軸承，該軸承受到振動沖擊時能自動調整，密封性好。
6、輸丸管道
本輸丸管道具有雙重控丸功能，每一閘管上方均設一閘板，分別切斷來自分離器的彈丸，便于維修各自的拋丸器；閘板開啟大小，可以調節彈丸流量，也可根據清理工件的規格任意組合，開啟與關閉閘門數量，以節約能源，減少對機器的磨損，并保證滿足生產需要。
7、拋丸器
它主要由轉動機構、葉輪、罩殼、定向套、分丸輪、護板等組成，其中葉輪采用Cr40材質由鍛造而成，葉片、定向套、分丸輪及護板均采用高鉻材質而制成。
8、吹掃裝置
本裝置采用高壓風機，并在室體內輔室部分設有不同角度的多組彈性吹嘴，對工件表面余留的彈丸進行吹掃清理。
9、進出口密封
工件進出口密封裝置，均采用橡膠彈簧鋼板制成，為防止在拋丸時，彈丸飛濺出清理室外，在工件進出口處各設多道加強密封，其特點為彈性強、壽命長、密封效果俱佳。
10、除塵系統
該設備為兩個濾筒式除塵器，濾筒除塵器由殼體、濾筒、脈沖控制儀、風機及管道等組成。粉塵經除塵器處理之后高空排放，排放濃度應≤120mg/m3。

質量保證：
1、設計合理周到，充分考慮到客戶的各種功能需求。
2、產品所需材料：鋼板、型材一律從名牌廠家進貨。
3.各配套標準件盡可能從名牌廠家購買，如軸承、電機、減速機等。
4.關鍵部件拋丸器廠內負荷試車、各運動機構廠內空運轉試車。
5.由設計、質檢人員成立專門質量監督小組，監管以上各步的落實，以確保產品質量
