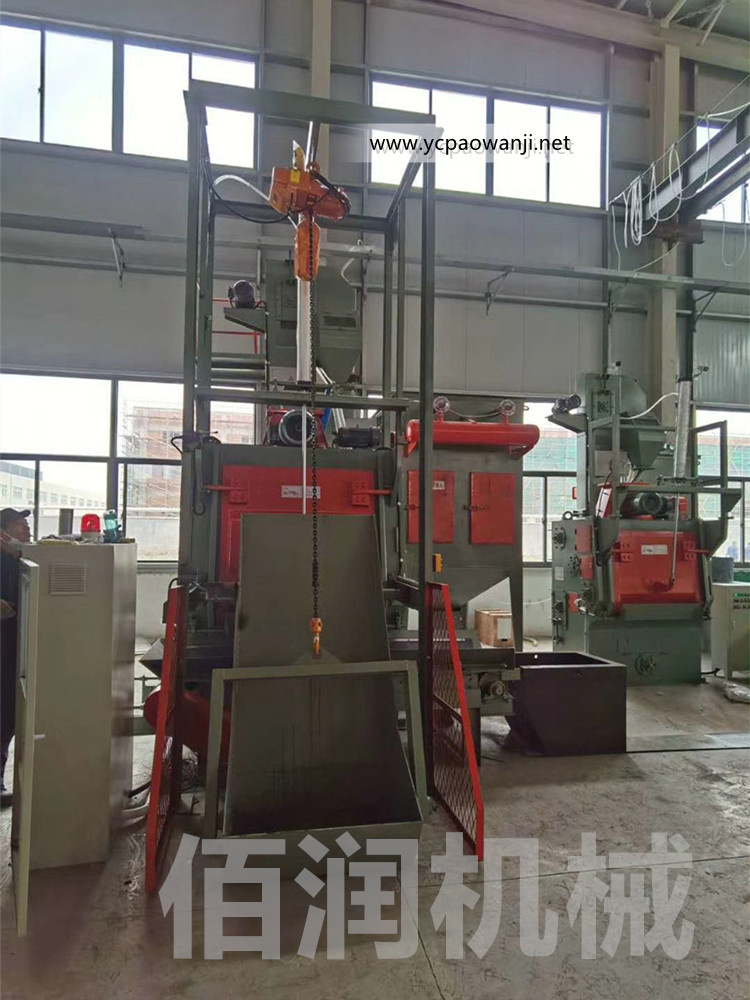

Q3210履帶式自動上料拋丸清理機介紹

Q3210履帶式自動上料拋丸清理機是由我公司專業生產的全自動拋丸清理設備，本機從上料開始一直到將清理完畢的工件從機內卸出，整個工作過程都可以自動完成。

Q3210履帶式自動上料拋丸清理機工作原理：將需要清理的工件放入料斗內，減速卷揚機將料斗平穩的拉起，至最高點時料斗傾轉，斗內工件沿著斗底滑入正在作卷繞運動的橡膠履帶上。此后料斗自動下落，清理室門自動下降關閉，拋丸器開始向工件投射彈丸以剝離其表面的粘砂、氧化皮或鐵銹等。拋丸的同時，作卷繞運動的履帶帶動工件不斷地翻滾，使工件的各個表面都暴露在高速彈丸束中而得到有效的清理。濺落的彈丸穿過密布在履帶上的小孔落入清理室下部的鋼板網過篩，到達集丸斗中，經螺旋輸送器水平輸送到提升機底部，再被垂直提升到頂部的丸砂分離器中。被凈化的彈丸流入儲丸倉，再經過供丸閘門重新進入拋丸器參與循環。拋丸時間用時間繼電器控制，拋丸結束，經過篩砂后，清理室門自動打開，履帶反向旋轉，清理好的工件被卸出。一個工作循環即告完成。

Q3210履帶式自動上料拋丸清理機主要結構組成簡介：
1、清理室
拋丸清理室系鋼板整體焊接結構，其頂部裝有拋丸器，內部裝有履帶及其傳動機構，兩側裝有端圓盤，前部裝有加料密封門，底部裝有螺旋輸送器，清理室內壁裝有耐磨護板，以免彈丸擊穿室壁。室體兩側及前下部設有觀察窗、檢修門，以便觀察內部運行情況、調整各部件等。清理室兩側護板、端圓盤都選用耐磨特種護板。
2、橡膠履帶
采用無接頭型式，用優質耐磨橡膠夾多層經緯加強布層整體硫化而成，是工件的承載體，利用滾筒原理進行工作。履帶上帶有橡膠棱，以利于工件更好的翻滾，同時密布很多漏丸孔，以使丸料得以循環。通過漲緊軸可以調整履帶的漲緊力以及調整履帶跑偏現象。
3、拋丸器
拋丸器總成由拋丸器、電機、底座板等組成，安裝在清理室的頂部。彈丸由導入筒進入分丸輪，經定向套窗口被送到葉片上，在高速離心力的作用下，形成扇狀彈丸束，拋射到工件上，對工件表面的殘余粘砂、氧化皮及鐵銹等進行剝離，從而達到清理工件的目的。調整定向套窗口的角度，可以改變拋射帶的位置。
4、提升機
由擺線針輪減速機、上下皮帶輪、輸送膠帶、料斗、罩殼和漲緊裝置等組成。提升機上部設有一套漲緊裝置，當皮帶松馳時，通過調節提升機上部兩側的調整螺栓，可以漲緊皮帶以及調整皮帶跑偏現象。
5、分離器
分離器為滿幕簾風選式，利用重力風選原理進行工作，塵粒進入廢料管被排除；粉塵被吸入除塵器。
6、螺旋輸送器
位于拋丸清理室的底部，與提升機共用減速機驅動。工作時，螺旋輸送器旋轉，將丸料輸送至卸料口，然后由卸料口流入斗式提升機。螺旋葉片焊接在傳動軸上，整個螺旋軸采用焊后整體加工，從而保證了螺旋軸兩端的同軸度。螺旋葉片采用優質鋼板材料，提高了螺旋的壽命。
7、上料機構
該機構是整臺設備自動化作業的重要組成部分。裝有工件的料斗被上面的減速卷揚機平穩的拉起，至最高點時，料斗傾斜，工件被倒入清理室中的橡膠履帶上。然后，料斗自動回落到起始位置。
8、除塵系統
包括除塵器本體、風機、沉降箱、管路等。本設備采用二級除塵，粉塵首先經沉降箱利用慣性原理將大顆粒予以沉降，再經脈沖濾筒式除塵器進行過濾，對亞微米級粉塵的捕捉率可達99 %以上。

Q3210履帶式自動上料拋丸清理機設備優點：

1、拋丸室體內采用高鉻耐磨護板，用于保護室壁，從而廷長了室體使用壽命。

2、拋丸器選用瑞士GF公司工藝制作的懸臂離心式拋丸器，能顯著地提高清理效率、獲得滿意的清理質量。

3、室內和拋丸器的布置均經過計算機三維動態拋射仿真后確定，使拋出的彈丸流出覆蓋區準確的覆蓋工件表面，彈丸從工件的各個方向同時拋向工件的表面。

4、采用BE型滿幕簾流幕式分離器，有效的的進行了丸渣分離，提高了生產率。

5、除塵器采用我公司研制的濾袋除塵器，除塵效率達99%以上，廢氣排放≤100mg/m3，優于GB16297—1996（120mg/m3）的排放標準，改善了工人的勞動環境。濾筒濾料采用進口濾料制成，除塵器設置了反吹功能，可有效延長濾筒的使用壽命。

6、設備整個工作流程全自動化，降低了工人的勞動強度，提高了生產效率。

7、清理室設有檢修門，便于操作人員檢修，方便使用。

Q3210履帶式自動上料拋丸清理機質量保證：
 1、設計合理周到，充分考慮到客戶的各種功能需求。
 2、產品所需材料：鋼板、型材一律從知名廠家進貨。
 3.各配套標準件盡可能從知名廠家購買，如軸承、電機、減速機等。
 4.關鍵部件拋丸器廠內負荷試車、各運動機構廠內空運轉試車。
 5.由設計、質檢人員成立專門質量監督小組，監管以上各步的落實，以確保產品質量。

如需了解Q3210履帶式自動上料拋丸清理機詳細資料請與本公司聯系。
公司也可根據客戶的具體要求來確定技術參數，為客戶量身定做。
歡迎各界朋友來電或來我司考察洽談！
